Clasificación de Imágenes con TensorFlow [ Comparación de Modelos Densos y Convolucionales ]

Publicado 06/07/2024
Preview Image
Por Mateo Soliño
20 min de lectura

Link Repositorio Github

En esta entrada de blog, exploraremos cómo construir y entrenar diferentes modelos de redes neuronales para clasificar imágenes de gatos y perros utilizando el dataset Cats vs. Dogs con TensorFlow.

A continuación, se explicará en detalle el tipo de red utilizada, su propósito y un desglose de cada parte del código.

¿Qué es el Dataset Cats vs Dogs?

El dataset Cats vs Dogs es un conjunto de datos de imágenes que contiene miles de imágenes de gatos y perros. Este dataset es ampliamente utilizado para tareas de clasificación binaria y ofrece un buen desafío para evaluar y comparar diferentes arquitecturas de redes neuronales.

Estructura de la Red Neuronal Utilizada

Red Neuronal Densa (ANN)

La red neuronal densa (ANN) es una red totalmente conectada, donde cada neurona de una capa está conectada a cada neurona de la siguiente capa. Esta rred es adecuada para tareas básicas de clasificación, aunque puede no ser tan efectiva para datos de imágenes más complejos como las CNN

Capas del Modelo Denso

  • Capa de Entrada (Flatten Layer): Convierte cada imagen de 100x100 píxeles en un vector unidimensional de 10.000 elementos.

  • Capas Ocultas (Dense Layers): Dos capas densas (fully connected) con 150 neuronas cada una y función de activación ReLU. Estas capas capturan patrones y características complejas de las imágenes.

  • Capa de Salida (Dense Layer): Una capa densa con 1 neurona y función de activación sigmoide, que produce una probabilidad para la clase (gato o perro)

Red Neuronal Convolucional (CNN)

Las redes neuronales convulocionales (CNN) son especialmente eficaces para el procesamiento de datos de imágenes. Utilizan capas de convolución y pooling para extraer características espaciales y patrones relevantes de las imágenes

Capas del modelo CNN

  • Capas de Convolución y Pooling:
    • Conv2D(32,(3,3), activation=’relu’): Extrae características básicas de las imágenes.
    • MaxPooling2D(2, 2): Reduce la dimensionalidad de las características extraídas.
    • Conv2D(64, (3,3), activation=’relu’): Extrae características más complejas.
    • MaxPooling2D(2, 2): Reduce aún más la dimensionalidad.
    • Conv2D(128, (3,3), activation=’relu’): Extrae características aún más abstractas.
    • MaxPooling2D(2, 2): Reduce la dimensionalidad al nivel final.
  • Capa de Aplanado (Flatten): Convierte la salida tridimensional de las capas convolucionales en un vector unidimensional.
  • Capa Densa (Dense Layer): Una capa densa con 100 neuronas y función de activación ReLU para combinar las características extraídas.
  • Capa de Salida (Dense Layer): Una capa densa con una neurona y función de activación sigmoide para la clasificación binaria.

Modelo CNN con Dropout

Para reducir el sobreajuste, añadimos una capa de Dropout con la tasa del 50%, que desactiva aleatoriamente neuronas durante el entrenamiento

El sobreajuste ocurre cuando un modelo tiene un rendimiento excelente en los datos de entrenamiento, pero falla al generalizar y obtener buenos resultados en datos no vistos (de prueba o validación).

Esto generalmente sucede cuando el modelo es demasiado complejo y se ajusta demasiado a los detalles y ruidos específicos del conjunto de datos de entrenamiento.

Implementación del Código

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231

import tensorflow as tf
import tensorflow_datasets as tfds

setattr(tfds.image_classification.cats_vs_dogs, '_URL',"https://download.microsoft.com/download/3/E/1/3E1C3F21-ECDB-4869-8368-6DEBA77B919F/kagglecatsanddogs_5340.zip")

datos, metadatos = tfds.load('cats_vs_dogs', as_supervised=True, with_info=True)

import matplotlib.pyplot as plt
import cv2

plt.figure(figsize=(20,20))

TAMANO_IMG=100

for i, (imagen, etiqueta) in enumerate(datos['train'].take(25)):
  imagen = cv2.resize(imagen.numpy(), (TAMANO_IMG, TAMANO_IMG))
  imagen = cv2.cvtColor(imagen, cv2.COLOR_BGR2GRAY)
  plt.subplot(5, 5, i+1)
  plt.xticks([])
  plt.yticks([])
  plt.imshow(imagen, cmap='gray')

datos_entrenamiento = []

for i, (imagen, etiqueta) in enumerate(datos['train']):
  imagen = cv2.resize(imagen.numpy(), (TAMANO_IMG, TAMANO_IMG))
  imagen = cv2.cvtColor(imagen, cv2.COLOR_BGR2GRAY)
  imagen = imagen.reshape(TAMANO_IMG, TAMANO_IMG, 1)
  datos_entrenamiento.append([imagen, etiqueta])

X = [] # imagenes de entrada (pixeles)
y = [] # etiquetas (perro o gato)

for imagen, etiqueta in datos_entrenamiento:
  X.append(imagen)
  y.append(etiqueta)

import numpy as np

X = np.array(X).astype(float) / 255

y = np.array(y)

modeloDenso = tf.keras.models.Sequential([
  tf.keras.layers.Flatten(input_shape=(100, 100, 1)),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(100, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN2 = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Dropout(0.5),
  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(250, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloDenso.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

modeloCNN.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

modeloCNN2.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

from tensorflow.keras.callbacks import TensorBoard

tensorboardDenso = TensorBoard(log_dir='logs/denso')
modeloDenso.fit(X, y, batch_size=32,
                validation_split=0.15,
                epochs=100,
                callbacks=[tensorboardDenso])

tensorboardCNN = TensorBoard(log_dir='logs/cnn')
modeloCNN.fit(X, y, batch_size=32,
                validation_split=0.15,
                epochs=100,
                callbacks=[tensorboardCNN])

tensorboardCNN2 = TensorBoard(log_dir='logs/cnn2')
modeloCNN2.fit(X, y, batch_size=32,
                validation_split=0.15,
                epochs=100,
                callbacks=[tensorboardCNN2])

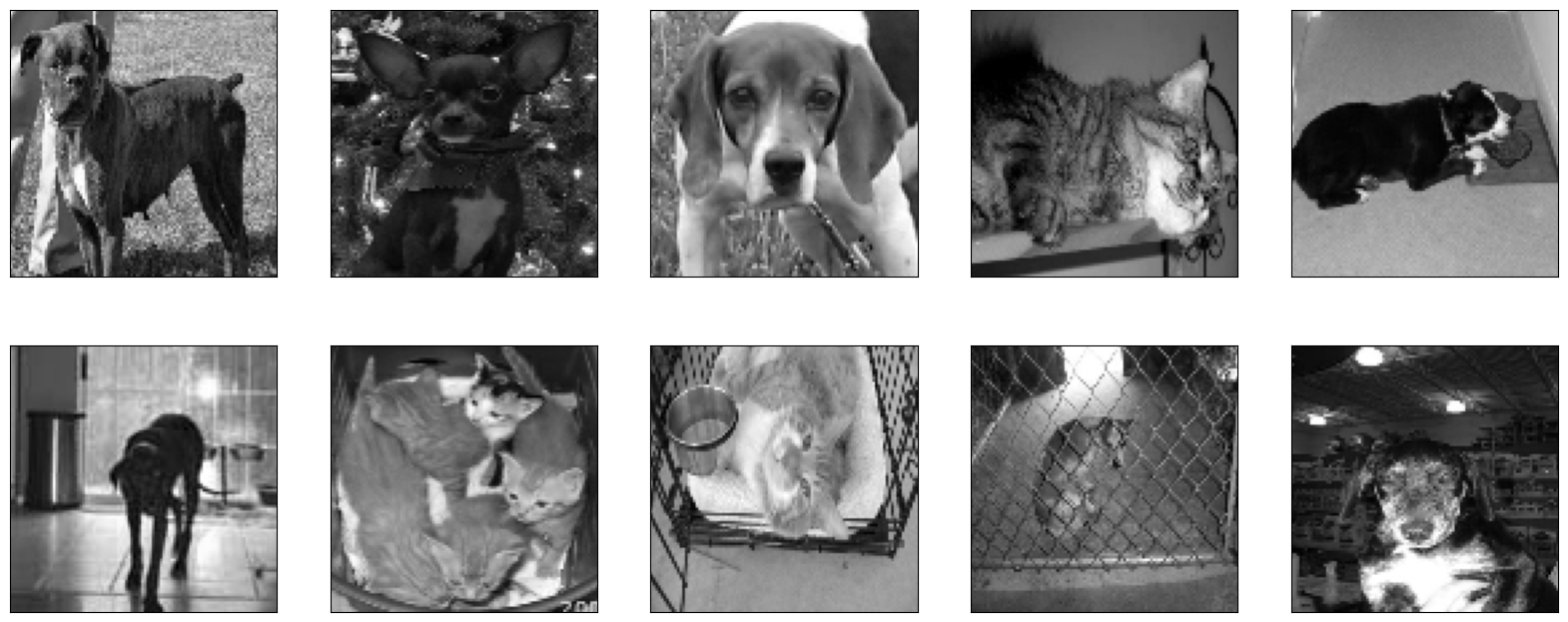

plt.figure(figsize=(20, 8))
for i in range(10):
  plt.subplot(2, 5, i+1)
  plt.xticks([])
  plt.yticks([])
  plt.imshow(X[i].reshape(100, 100), cmap="gray")

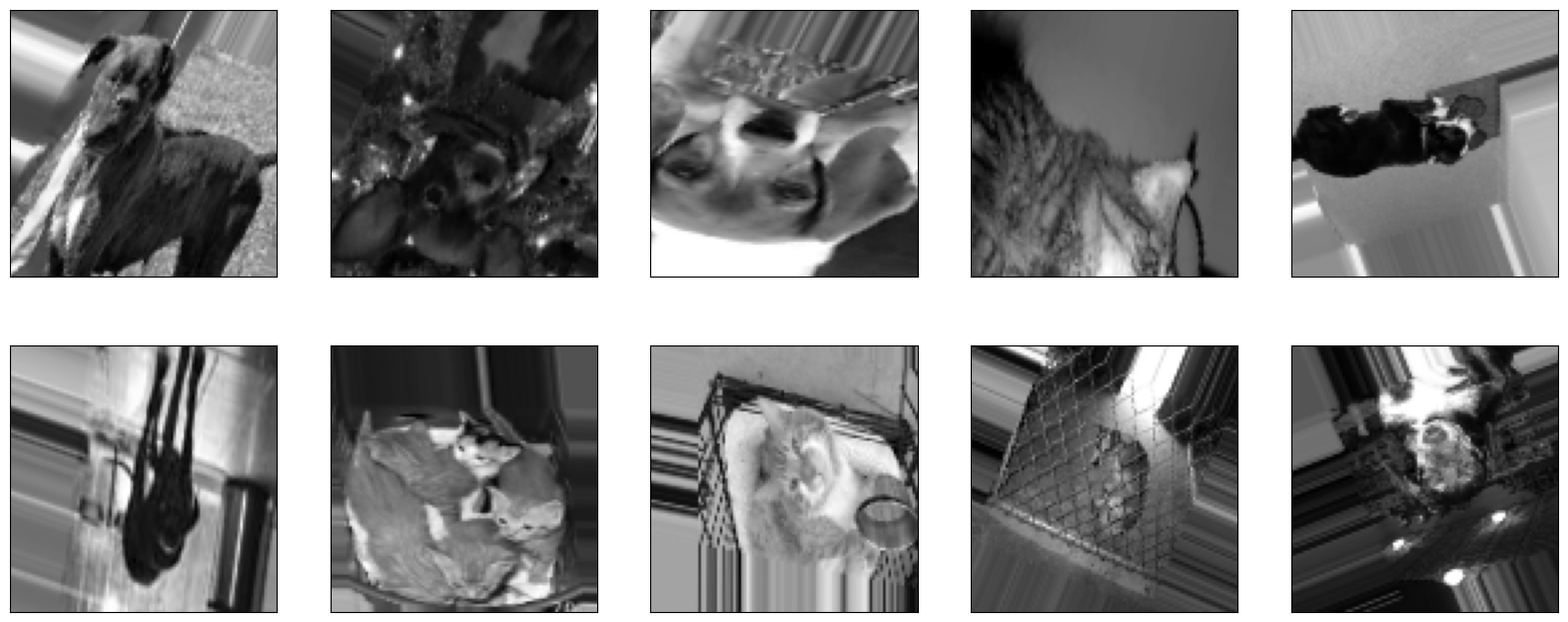

from tensorflow.keras.preprocessing.image import ImageDataGenerator

datagen = ImageDataGenerator(
    rotation_range=30,
    width_shift_range=0.2,
    height_shift_range=0.2,
    shear_range=15,
    zoom_range=[0.7, 1.4],
    horizontal_flip=True,
    vertical_flip=True
)

datagen.fit(X)

plt.figure(figsize=(20,8))

for imagen, etiqueta in datagen.flow(X, y, batch_size=10, shuffle=False):
  for i in range(10):
    plt.subplot(2, 5, i+1)
    plt.xticks([])
    plt.yticks([])
    plt.imshow(imagen[i].reshape(100, 100), cmap="gray")
  break

modeloDenso_AD = tf.keras.models.Sequential([
  tf.keras.layers.Flatten(input_shape=(100, 100, 1)),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN_AD = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(100, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN2_AD = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Dropout(0.5),
  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(250, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloDenso_AD.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

modeloCNN_AD.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

modeloCNN2_AD.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

len(X) * .85 # 19700
len(X) - 19700 # 3562

X_entrenamiento = X[:19700]
X_validacion = X[19700:]

y_entrenamiento = y[:19700]
y_validacion = y[19700:]

data_gen_entrenamiento = datagen.flow(X_entrenamiento, y_entrenamiento, batch_size=32)

tensorboardDenso_AD = TensorBoard(log_dir='logs/denso_AD')

modeloDenso_AD.fit(
    data_gen_entrenamiento,
    epochs=100, batch_size=32,
    validation_data=(X_validacion, y_validacion),
    steps_per_epoch=int(np.ceil(len(X_entrenamiento) / float(32))),
    validation_steps=int(np.ceil(len(X_validacion) / float(32))),
    callbacks=[tensorboardDenso_AD]
)

tensorboardCNN_AD = TensorBoard(log_dir='logs-new/cnn_AD')

modeloCNN_AD.fit(
    data_gen_entrenamiento,
    epochs=150, batch_size=32,
    validation_data=(X_validacion, y_validacion),
    steps_per_epoch=int(np.ceil(len(X_entrenamiento) / float(32))),
    validation_steps=int(np.ceil(len(X_validacion) / float(32))),
    callbacks=[tensorboardCNN_AD]
)

tensorboardCNN2_AD = TensorBoard(log_dir='logs/cnn2_AD')

modeloCNN2_AD.fit(
    data_gen_entrenamiento,
    epochs=100, batch_size=32,
    validation_data=(X_validacion, y_validacion),
    steps_per_epoch=int(np.ceil(len(X_entrenamiento) / float(32))),
    validation_steps=int(np.ceil(len(X_validacion) / float(32))),
    callbacks=[tensorboardCNN2_AD]
)

modeloCNN_AD.save('perros-gatos-cnn-ad.h5')

Explicación Detallada del Código

Cargando y Preprocesando los Datos

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

import tensorflow as tf
import tensorflow_datasets as tfds

setattr(tfds.image_classification.cats_vs_dogs, '_URL',"https://download.microsoft.com/download/3/E/1/3E1C3F21-ECDB-4869-8368-6DEBA77B919F/kagglecatsanddogs_5340.zip")

datos, metadatos = tfds.load('cats_vs_dogs', as_supervised=True, with_info=True)

import matplotlib.pyplot as plt
import cv2

plt.figure(figsize=(20,20))

TAMANO_IMG = 100

for i, (imagen, etiqueta) in enumerate(datos['train'].take(25)):
  imagen = cv2.resize(imagen.numpy(), (TAMANO_IMG, TAMANO_IMG))
  imagen = cv2.cvtColor(imagen, cv2.COLOR_BGR2GRAY)
  plt.subplot(5, 5, i+1)
  plt.xticks([])
  plt.yticks([])
  plt.imshow(imagen, cmap='gray')

Importamos las librerias tensorflow, tensorflow_datasets, matplotlib y cv2, cargamos el dataset y preprocesamos las imágenes para que tengan un tamaño uniforme y se conviertan a escala de grises

  1. Utilizamos tfds.load paraq cargar el dataset 'cats_vs_dogs'
  2. Redimensionamos las imágenes a 100x100 píxeles y las convertimos a escala de grises para simplificar el procesamiento.
  3. Mostramos algunas de imágenes del conjunto de datos para ver como se ven después del proprocesamiento.

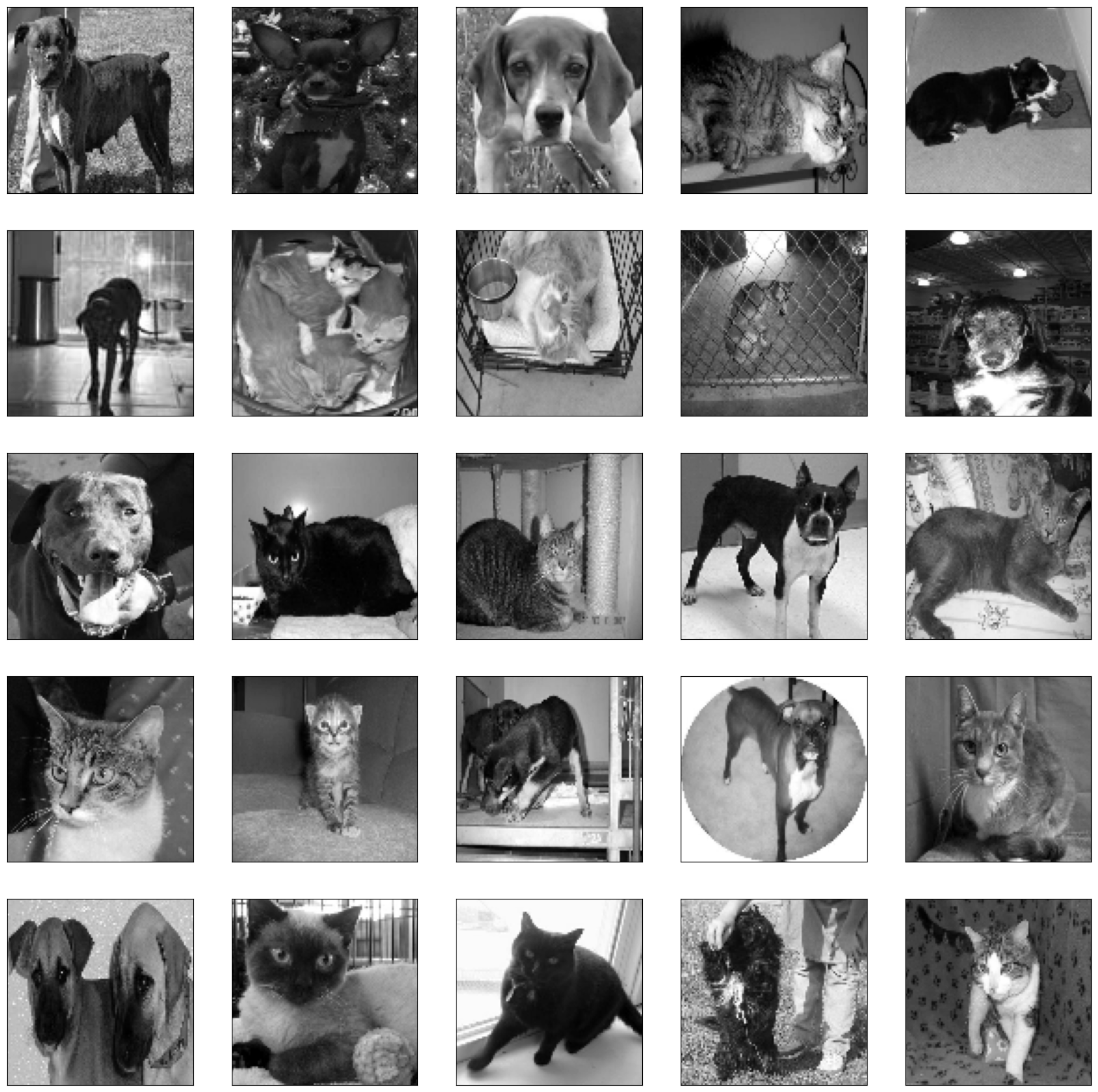

Salida:


Preparando los Datos de Entrenamiento

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

datos_entrenamiento = []

for i, (imagen, etiqueta) in enumerate(datos['train']):
  imagen = cv2.resize(imagen.numpy(), (TAMANO_IMG, TAMANO_IMG))
  imagen = cv2.cvtColor(imagen, cv2.COLOR_BGR2GRAY)
  imagen = imagen.reshape(TAMANO_IMG, TAMANO_IMG, 1)
  datos_entrenamiento.append([imagen, etiqueta])

X = [] # imágenes de entrada (pixeles)
y = [] # etiquetas (perro o gato)

for imagen, etiqueta in datos_entrenamiento:
  X.append(imagen)
  y.append(etiqueta)

import numpy as np

X = np.array(X).astype(float) / 255
y = np.array(y)

Preparamos los datos de entrenamiento redimensionando y normalizando las imágenes.

  1. Procesamos todas las imágenes del dataset y las convertimos a escala de grises.
  2. Escalamos los valores de los píxeles a un rango de 0 a 1 para facilitar el entrenamiento del modelo.
  3. Separamos las imágenes y las etiquetas en dos arrays, X para las imágenes y y para las etiquetas.

Definiendo y Entrenando los Modelos

Modelo Denso (Fully Conected)

1
2
3
4
5
6
7
8
9
10

modeloDenso = tf.keras.models.Sequential([
  tf.keras.layers.Flatten(input_shape=(100, 100, 1)),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloDenso.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

Primero, definimos un modelo denso, que es una red neuronal simple con capas totalmente conectadas.

  1. Capa de Entrada: La capa Flatten convierte la imagen 2D en un vector 1D.
  2. Capas Ocultas: Dos capas densas con 150 neuronas cada una y función de activación ReLU.
  3. Capa de Salida: Una capa densa con una neurona y función de activación sigmoide para clasificación binaria (gato o perro).
  4. Compilación: Utilizamos el optimizador 'adam' y la función de pérdida 'binary_crossentropy'.

Modelo Convolucional (CNN)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

modeloCNN = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(100, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

A continuación, definimos un modelo convolucional, que es más adecuado para el procesamiento de datos de imágenes.

  1. Capas Convolucionales: Tres capas convolucionales con funciones de activación ReLU y tamaños de filtro de 3x3.
  2. Capas de Pooling: Tres capas de max pooling para reducir la dimensionalidad.
  3. Capa de Flatten: Convierte las activaciones 2D en un vector 1D.
  4. Capa Oculta y de Salida: Una capa densa con 100 neuronas y la capa de salida con una neurona sigmoide.

Modelo Convolucional con Regularización

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

modeloCNN2 = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Dropout(0.5),
  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(250, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN2.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

Por último, definimos un modelo convolucional similar al anterior, pero con técnicas de regularización para evitar el sobreajuste.

  1. Capas Convolucionales y de Pooling: Igual que en el modelo CNN anterior.
  2. Capa de Dropout: Se añade una capa de Dropout para regularización, que “apaga” aleatoriamente el 50% de las neuronas durante el entrenamiento para evitar el sobreajuste.
  3. Capa de Flatten, Oculta y de Salida: Igual que en el modelo CNN anterior, pero con más neuronas en la capa densa.

Entrenando los modelos

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

from tensorflow.keras.callbacks import TensorBoard

tensorboardDenso = TensorBoard(log_dir='logs/denso')
modeloDenso.fit(X, y, batch_size=32,
                validation_split=0.15,
                epochs=100,
                callbacks=[tensorboardDenso])

tensorboardCNN = TensorBoard(log_dir='logs/cnn')
modeloCNN.fit(X, y, batch_size=32,
                validation_split=0.15,
                epochs=100,
                callbacks=[tensorboardCNN])

tensorboardCNN2 = TensorBoard(log_dir='logs/cnn2')
modeloCNN2.fit(X, y, batch_size=32,
                validation_split=0.15,
                epochs=100,
                callbacks=[tensorboardCNN2])

Entrenamos cada modelo durante 100 épocas con un batch size de 32, reservando el 15% de los datos para validación y utilizamos TensorBoard para monitorear el proceso de entrenamiento. (En las gráficas solo uso 25 épocas para observar la diferencia, en la ejecución normal uso 100).

Visualizando los Datos de Entrenamiento

1
2
3
4
5
6

plt.figure(figsize=(20, 8))
for i in range(10):
  plt.subplot(2, 5, i+1)
  plt.xticks([])
  plt.yticks([])
  plt.imshow(X[i].reshape(100, 100), cmap="gray")

Mostramos algunas imágenes del conjunto de datos después de la normalización y el preprocesamiento.

Salida:


Aumentación de Datos

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

from tensorflow.keras.preprocessing.image import ImageDataGenerator

datagen = ImageDataGenerator(
    rotation_range=30,
    width_shift_range=0.2,
    height_shift_range=0.2,
    shear_range=15,
    zoom_range=[0.7, 1.4],
    horizontal_flip=True,
    vertical_flip=True
)

datagen.fit(X)

plt.figure(figsize=(20,8))

for imagen, etiqueta in datagen.flow(X, y, batch_size=10, shuffle=False):
  for i in range(10):
    plt.subplot(2, 5, i+1)
    plt.xticks([])
    plt.yticks([])
    plt.imshow(imagen[i].reshape(100, 100), cmap="gray")
  break

Utilizamos ImageDataGenerator para aplicar aumentación de datos, lo que ayuda a mejorar la generalización del modelo.


Entrenando con Aumentación de Datos

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87

modeloDenso_AD = tf.keras.models.Sequential([
  tf.keras.layers.Flatten(input_shape=(100, 100, 1)),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(150, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN_AD = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(100, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloCNN2_AD = tf.keras.models.Sequential([
  tf.keras.layers.Conv2D(32, (3,3), activation='relu', input_shape=(100, 100, 1)),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(64, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),
  tf.keras.layers.Conv2D(128, (3,3), activation='relu'),
  tf.keras.layers.MaxPooling2D(2, 2),

  tf.keras.layers.Dropout(0.5),
  tf.keras.layers.Flatten(),
  tf.keras.layers.Dense(250, activation='relu'),
  tf.keras.layers.Dense(1, activation='sigmoid')
])

modeloDenso_AD.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

modeloCNN_AD.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

modeloCNN2_AD.compile(optimizer='adam',
                    loss='binary_crossentropy',
                    metrics=['accuracy'])

X_entrenamiento = X[:19700]
X_validacion = X[19700:]

y_entrenamiento = y[:19700]
y_validacion = y[19700:]

data_gen_entrenamiento = datagen.flow(X_entrenamiento, y_entrenamiento, batch_size=32)

tensorboardDenso_AD = TensorBoard(log_dir='logs/denso_AD')

modeloDenso_AD.fit(
    data_gen_entrenamiento,
    epochs=100, batch_size=32,
    validation_data=(X_validacion, y_validacion),
    steps_per_epoch=int(np.ceil(len(X_entrenamiento) / float(32))),
    validation_steps=int(np.ceil(len(X_validacion) / float(32))),
    callbacks=[tensorboardDenso_AD]
)

tensorboardCNN_AD = TensorBoard(log_dir='logs-new/cnn_AD')

modeloCNN_AD.fit(
    data_gen_entrenamiento,
    epochs=150, batch_size=32,
    validation_data=(X_validacion, y_validacion),
    steps_per_epoch=int(np.ceil(len(X_entrenamiento) / float(32))),
    validation_steps=int(np.ceil(len(X_validacion) / float(32))),
    callbacks=[tensorboardCNN_AD]
)

tensorboardCNN2_AD = TensorBoard(log_dir='logs/cnn2_AD')

modeloCNN2_AD.fit(
    data_gen_entrenamiento,
    epochs=100, batch_size=32,
    validation_data=(X_validacion, y_validacion),
    steps_per_epoch=int(np.ceil(len(X_entrenamiento) / float(32))),
    validation_steps=int(np.ceil(len(X_validacion) / float(32))),
    callbacks=[tensorboardCNN2_AD]
)

Entrenamos los modelos nuevamente utilizando los datos aumentados.

  1. Definimos nuevamente los modelos, esta vez para ser entrenados con datos aumentados.
  2. Dividimos los datos en conjuntos de entrenamiento y validación.
  3. Entrenamos los modelos utilizando el generador de datos aumentados.

Guardando y Exportando el modelo

1
2
3
4

modeloCNN_AD.save('perros-gatos-cnn-ad.h5')
!pip install tensorflowjs
!mkdir carpeta_salida
!tensorflowjs_converter --input_format keras perros-gatos-cnn-ad.h5 carpeta_salida
  1. Guardamos el modelo para ser exportado a un navegador
  2. Instalamos el paquete TensorFlow.js.
  3. Creamos una carpeta de salida para el modelo convertido.
  4. Convertimos el modelo de Keras a TensorFlow.js para su despliegue en la web.

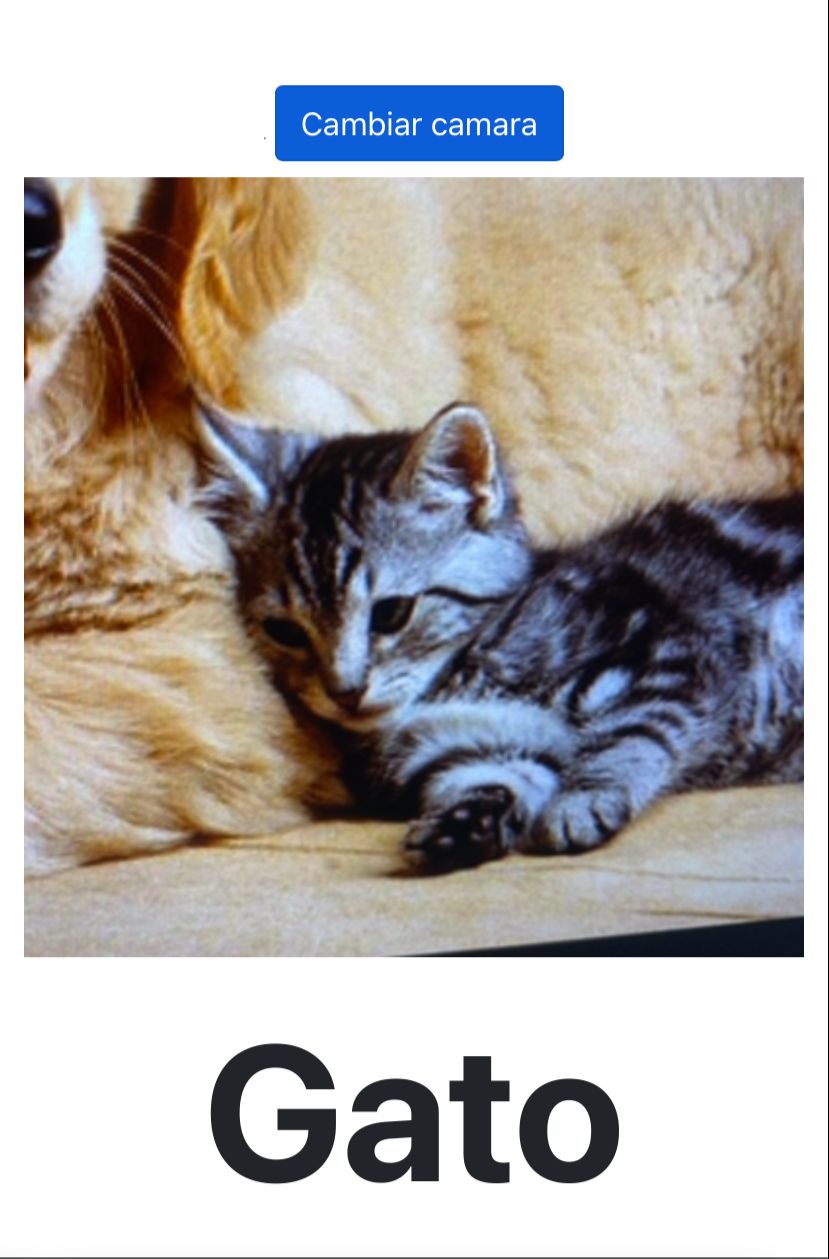

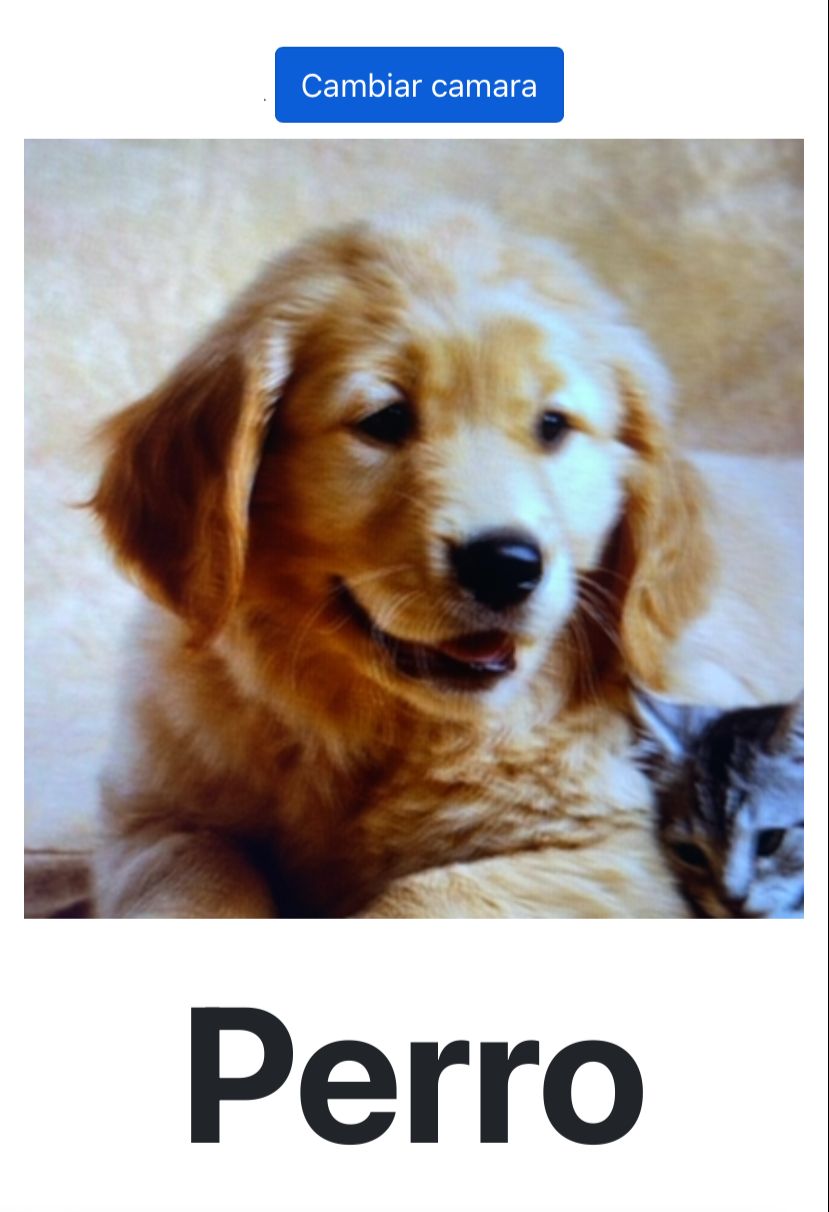

Despliegue del Modelo en la Web

Para desplegar el modelo en la web deberemos de seguir varios pasos:

  • Descargamos todo el contenido de la carpeta carpeta_salida, deberían ser 3 archivos, 1 .json y 2 .bin

  • Movemos todo el contenido descargado a una carpeta junto con un index.html con el siguiente código:

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258

      <!doctype html>
  <html lang="en">
  <head>
    <meta charset="utf-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <link rel="icon" type="image/png" sizes="32x32" href="/favicon-32x32.png">
    <link rel="icon" type="image/png" sizes="16x16" href="/favicon-16x16.png">
    <title>Perros y Gatos</title>

    <link href="https://cdn.jsdelivr.net/npm/bootstrap@5.0.2/dist/css/bootstrap.min.css" rel="stylesheet" integrity="sha384-EVSTQN3/azprG1Anm3QDgpJLIm9Nao0Yz1ztcQTwFspd3yD65VohhpuuCOmLASjC" crossorigin="anonymous">

    <style>
      #resultado {
        font-weight: bold;
        font-size: 6rem;
        text-align: center;
      }
    </style>
  </head>
  <body>

    <main>
      <div class="px-4 py-2 my-2 text-center border-bottom">
        <img class="d-block mx-auto mb-2" src="LogotipoV2-Simple.png" alt="" width="80" height="80">
        <h1 class="display-5 fw-bold">Perros y gatos</h1>
        <div class="col-lg-6 mx-auto">
          <p class="lead mb-0">Clasificaci&oacute;n de im&aacute;genes (Perro o Gato) usando la c&aacute;mara web utilizando Tensorflow.js</p>
          <p class="lead mb-0">Hay que usarlo desde el telefono, servidor con pyhton y tunelar https con ngrok</p>
        </div>
      </div>

      <div class="b-example-divider"></div>

      <div class="container mt-5">
        <div class="row">
          <div class="col-12 col-md-4 offset-md-4 text-center">
            <video id="video" playsinline autoplay style="width: 1px;"></video>
            <button class="btn btn-primary mb-2" id="cambiar-camara" onclick="cambiarCamara();">Cambiar camara</button>
            <canvas id="canvas" width="400" height="400" style="max-width: 100%;"></canvas>
            <canvas id="otrocanvas" width="150" height="150" style="display: none"></canvas>
            <div id="resultado"></div>
          </div>
        </div>
      </div>

      <div class="b-example-divider"></div>

      <div class="b-example-divider mb-0"></div>
    </main>

    <script src="https://cdn.jsdelivr.net/npm/bootstrap@5.0.2/dist/js/bootstrap.bundle.min.js" integrity="sha384-MrcW6ZMFYlzcLA8Nl+NtUVF0sA7MsXsP1UyJoMp4YLEuNSfAP+JcXn/tWtIaxVXM" crossorigin="anonymous"></script>

    <script src="https://cdn.jsdelivr.net/npm/@tensorflow/tfjs@2.0.0/dist/tf.min.js"></script>

  <script type="text/javascript">

    var tamano = 400;
    var video = document.getElementById("video");
    var canvas = document.getElementById("canvas");
    var otrocanvas = document.getElementById("otrocanvas");
    var ctx = canvas.getContext("2d");
    var currentStream = null;
    var facingMode = "user";

    var modelo = null;

    (async() => {
      console.log("Cargando modelo...");
      modelo = await tf.loadLayersModel("model.json");
      console.log("Modelo cargado");
    })();

    window.onload = function() {
      mostrarCamara();
    }

    function mostrarCamara() {
      var opciones = {
        audio: false,
        video: {
          width: tamano, height: tamano
        }
      }

      if (navigator.mediaDevices.getUserMedia) {
        navigator.mediaDevices.getUserMedia(opciones)
            .then(function(stream) {
              currentStream = stream;
              video.srcObject = currentStream;
              procesarCamara();
              predecir();
            })
            .catch(function(err) {
              alert("No se pudo utilizar la camara :(");
              console.log(err);
              alert(err);
            })
      } else {
        alert("No existe la funcion getUserMedia");
      }
    }

    function cambiarCamara() {
          if (currentStream) {
              currentStream.getTracks().forEach(track => {
                  track.stop();
              });
          }

          facingMode = facingMode == "user" ? "environment" : "user";

          var opciones = {
              audio: false,
              video: {
                  facingMode: facingMode, width: tamano, height: tamano
              }
          };


          navigator.mediaDevices.getUserMedia(opciones)
              .then(function(stream) {
                  currentStream = stream;
                  video.srcObject = currentStream;
              })
              .catch(function(err) {
                  console.log("Oops, hubo un error", err);
              })
      }

    function procesarCamara() {
      ctx.drawImage(video, 0, 0, tamano, tamano, 0, 0, tamano, tamano);
      setTimeout(procesarCamara, 20);
    }

    function predecir() {
      if (modelo != null) {
        resample_single(canvas, 100, 100, otrocanvas);

        //Hacer la predicción
        var ctx2 = otrocanvas.getContext("2d");
        var imgData = ctx2.getImageData(0,0, 100, 100);

        var arr = [];
        var arr100 = [];

        for (var p=0; p < imgData.data.length; p+= 4) {
          var rojo = imgData.data[p] / 255;
          var verde = imgData.data[p+1] / 255;
          var azul = imgData.data[p+2] / 255;

          var gris = (rojo+verde+azul)/3;

          arr100.push([gris]);
          if (arr100.length == 100) {
            arr.push(arr100);
            arr100 = [];
          }
        }

        arr = [arr];

        var tensor = tf.tensor4d(arr);
        var resultado = modelo.predict(tensor).dataSync();

        var respuesta;
        if (resultado <= .5) {
          respuesta = "Gato";
        } else {
          respuesta = "Perro";
        }
        document.getElementById("resultado").innerHTML = respuesta;

      }

      setTimeout(predecir, 150);
    }

    /**
       * Hermite resize - fast image resize/resample using Hermite filter. 1 cpu version!
       *
       * @param {HtmlElement} canvas
       * @param {int} width
       * @param {int} height
       * @param {boolean} resize_canvas if true, canvas will be resized. Optional.
       * Cambiado por RT, resize canvas ahora es donde se pone el chiqitillllllo
       */
      function resample_single(canvas, width, height, resize_canvas) {
          var width_source = canvas.width;
          var height_source = canvas.height;
          width = Math.round(width);
          height = Math.round(height);

          var ratio_w = width_source / width;
          var ratio_h = height_source / height;
          var ratio_w_half = Math.ceil(ratio_w / 2);
          var ratio_h_half = Math.ceil(ratio_h / 2);

          var ctx = canvas.getContext("2d");
          var ctx2 = resize_canvas.getContext("2d");
          var img = ctx.getImageData(0, 0, width_source, height_source);
          var img2 = ctx2.createImageData(width, height);
          var data = img.data;
          var data2 = img2.data;

          for (var j = 0; j < height; j++) {
              for (var i = 0; i < width; i++) {
                  var x2 = (i + j * width) * 4;
                  var weight = 0;
                  var weights = 0;
                  var weights_alpha = 0;
                  var gx_r = 0;
                  var gx_g = 0;
                  var gx_b = 0;
                  var gx_a = 0;
                  var center_y = (j + 0.5) * ratio_h;
                  var yy_start = Math.floor(j * ratio_h);
                  var yy_stop = Math.ceil((j + 1) * ratio_h);
                  for (var yy = yy_start; yy < yy_stop; yy++) {
                      var dy = Math.abs(center_y - (yy + 0.5)) / ratio_h_half;
                      var center_x = (i + 0.5) * ratio_w;
                      var w0 = dy * dy; //pre-calc part of w
                      var xx_start = Math.floor(i * ratio_w);
                      var xx_stop = Math.ceil((i + 1) * ratio_w);
                      for (var xx = xx_start; xx < xx_stop; xx++) {
                          var dx = Math.abs(center_x - (xx + 0.5)) / ratio_w_half;
                          var w = Math.sqrt(w0 + dx * dx);
                          if (w >= 1) {
                              //pixel too far
                              continue;
                          }
                          //hermite filter
                          weight = 2 * w * w * w - 3 * w * w + 1;
                          var pos_x = 4 * (xx + yy * width_source);
                          //alpha
                          gx_a += weight * data[pos_x + 3];
                          weights_alpha += weight;
                          //colors
                          if (data[pos_x + 3] < 255)
                              weight = weight * data[pos_x + 3] / 250;
                          gx_r += weight * data[pos_x];
                          gx_g += weight * data[pos_x + 1];
                          gx_b += weight * data[pos_x + 2];
                          weights += weight;
                      }
                  }
                  data2[x2] = gx_r / weights;
                  data2[x2 + 1] = gx_g / weights;
                  data2[x2 + 2] = gx_b / weights;
                  data2[x2 + 3] = gx_a / weights_alpha;
              }
          }


          ctx2.putImageData(img2, 0, 0);
      }
    </script>
    </body>
  </html>

  • Dentro de la carpeta donde tengamos el index.HTML, lanzamos el siguiente comando para crear un servidor con python:

    python -m http.server 8000

    Y nos podremos conectar al localhost creado mediante: localhost:8000/index.html

  • Por último, para poder utilzar cámara del móvil en la web deberemos usar un sitio con HTTPS, utilizaremos NGROK [Descarga NGROK] para crear un túnel HTTPS y poder acceder a la cámara de la web desde el móvil

    Una vez instalado ejecutaremos lo siguiente en otra consola:

    ngrok http 8000

    ¡Y ya tendremos la cámara junto con el modelo para comenzar a probarlo!

Ejemplo de Uso



Conclusión

En este proyecto, he cubierto desde la carga y preparación de datos hasta la construcción, entrenamiento y exportación de modelos de clasificación de imágenes.

Este flujo de trabajo demuestra cómo aplicar técnicas de aumento de datos y evaluar diferentes arquitecturas de redes neuronales para mejorar la precisión en tareas de clasificación de imágenes.

Créditos del proyecto al canal de Youtube Ringa Tech

Espero que os haya gustado y servido, cualquier comentario es de mucha ayuda. Adios!

Programación, IA
Machine Learning Data Science TensorFlow ANN CNN Aprendizaje Automático IA
Esta entrada está licenciada bajo CC BY 4.0 por el autor.
